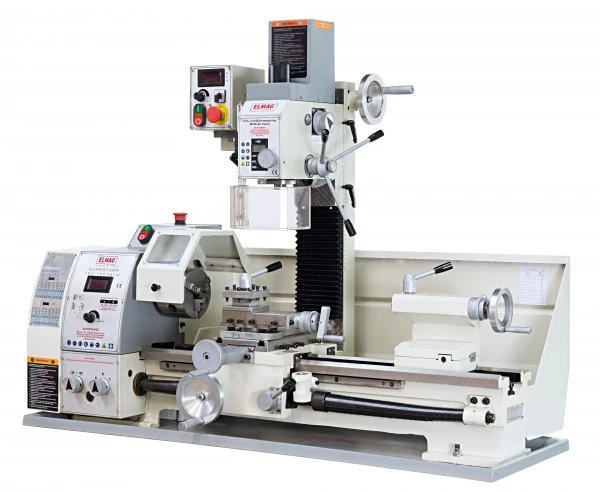

Elmag Universal Dreh- Und Fräskombination, 88114

Elmag Universal Dreh- und Fräskombination, Artikel-Nr.: 88114

Superturn + MFB 20 Vario – Set
– Universal-Drehmaschine SUPERTURN 700/140 Vario
– Fräs- und Bohreinheit MFB 20 Vario

Serienausstattung
– Digitale Drehzahlanzeige
– Dreibacken-Drehfutter Ø 125 mm, zentr.
– Körnerspitze MK 4
– Körnerspitze MK 2
– Not-Aus-Taster / Nullspannungsauslöser
– Drehfutterschutz mit Sicherheitsschalter
– Spänewanne / Spritzwand
– Werkzeugbox / Bedienungsanleitung / CE
– Schnellspannbohrfutter B 16 / 1 – 16 mm
– Kegeldorn MK 2 / B 16 mit IG M10
– Anzugsspindel M10

Sonderzubehör
– Vierbacken-Drehfutter Ø 125 mm, einzelspannend
– Flansch Ø 125 mm für SUPERTURN 700/140 Vario
– Planscheibe Ø 240 mm für SUPERTURN 700/140 Vario
– Mitlaufende Körnerspitze MK 2
– Mitlauflünette für SUPERTURN 700/140 Vario
– Stehlünette für SUPERTURN 700/140 Vario
– Schnellwechsel-Stahlhalter-Set MA, 5-teilig
– Drehstähle-Satz 12 x 12 mm ISO, 5-teilig
– Drehstähle-Satz 12 x 12 mm ISO, 11-teilig
– Wendeplatten-Drehmeißel-Satz 12 x 12 mm, 7-teilig
– Wendeplatten-Satz 7-teilig für Drehmeißel-Satz 12 x 12 mm
– Drehmeißel-Satz „Camlock“ 12 x 12 mm, 7-teilig
– Untergestell SUPERTURN 700/140 Vario
– Grundplatte zu MFB 20 Vario mit Koordinatentisch
– Fräsersatz TITAN, 20-teilig, Ø 3 – 20 mm
– Maschinenschraubstock 3“ / 75 mm
– Spannzangen-Set MK 2 (ER 25), 10-teilig, 2 – 16 mm
– Spannzangen-Set MK 2 (ER40), 15-teilig, 2 – 26 mm

Technische Daten
Bohrleistung in Stahl: 20 MMT
Breite: 700 MMT
Drehdurchmesser über Bett: 280 MMT
Drehdurchmesser über Schlitten: 165 MMT
Drehmeißelquerschnitt, max.: 12 x 12 MMT
Drehzahlbereich 1, stufenlos (MFB): 50 – 1.125 UpM
Drehzahlbereich 1, stufenlos (Superturn): 50 – 1.250 UpM
Drehzahlbereich 2, stufenlos (MFB): 100 – 2.250 UpM
Drehzahlbereich 2, stufenlos (Superturn): 100 – 2.500 UpM
Fräskopf Schwenkbereich: ± 90 °
Fräskopfhub: 380 MMT
Fräsleistung Planfräser: 63 MMT
Fräsleistung Schaftfräser: 16 MMT
Gewicht (MFB): 60 KGM
Gewicht (Superturn): 190 KGM
Gewindemaß metrisch: 0,4 – 3,5 MMT
Gewindeschneidleistung: M14
Höhe: 600 MMT
Höhe ab Maschinenbett: 830 MMT
Länge: 1.400 MMT
Längsvorschübe: 0,07 – 0,20 mm/U
Maschinenbettbreite: 180 MMT
Motorleistung (MFB): 600 WTT
Motorleistung (Superturn): 1.000 WTT
Netzanschluss (MFB): 230 / 50~60 V/Hz
Netzanschluss (Superturn): 230 / 50~60 V/Hz
Oberschlittenweg: 70 MMT
Paketdiensfähig: NEIN
Pinolenaufnahme: MK 2
Pinolendurchmesser: 30 MMT
Pinolenhub: 50 MMT
Pinolenweg: 80 MMT
Querschlittenweg: 140 MMT
Spindelaufnahme (Drehspindel): MK 4
Spindelaufnahme (Frässpindel): MK 2
Spindelausladung: 184 MMT
Spindelbohrung: 26 MMT
Ursprungsland: CN
Zollgewinde, Gänge G: 8 – 56 G/‘
Zolltarifnummer: 84659910
