Elmag Glasmeßstab Mod. KA 500/370, 88827

Elmag Glasmeßstab Mod. KA 500/370, Artikel-Nr.: 88827

Glasmessstäbe
Hochpräzise, elektronische Messung der Achsposition
einer Werkzeugmaschine

Glasmessstäbe KA 500 SINO, 0,005 mm

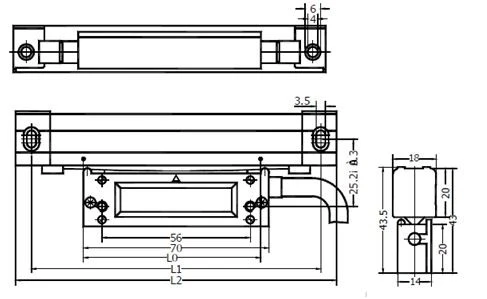

Kleinbauweise, Messlängen 70 – 570 mm, Hohlprofil 18 x 20 mm, Einbauhöhe 43,5 mm

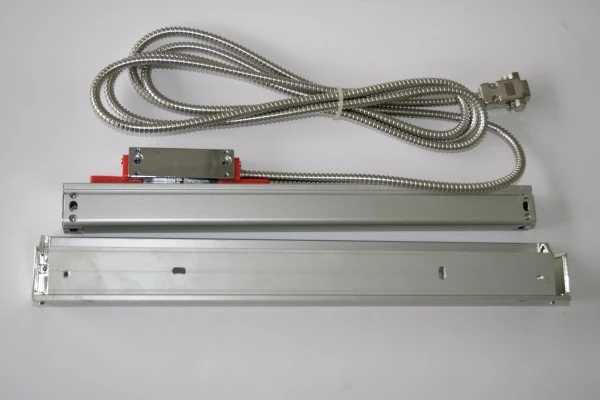

Lieferumfang
– Glasmessstab in Hohlprofil
– Schutzabdeckung und 3 m Anschlusskabel
– Anbauschiene und Montagematerial
– Montageanleitung und Messprotokoll

• Messkopf für inkrementale Wegmessung
• Präzisionslager
• Signalausgang EIA 422A-Lindedriver für perfekte Signalübertragung
• Schutzart IP 55, staub- und strahlwassergeschützt
• Geschlossenes, robustes Messsystem mit schlagfestem Hohlprofil
  und speziellen Dichtungslippen gegen Späne und Flüssigkeiten
• Für härteste Einsatzbedingungen geeignet

Technische Daten
Arbeitsspannung: 5 V ± 5 %
Arbeitstemperatur: 0 – 45 °C
Genauigkeit: ± 0,005 MMT
Max. Geschwindigkeit: 120 m/min
Messlänge: 370 MMT
Montage: 472 MMT
Paketdiensfähig: Ja
Schutzart (IP): 55
Stablänge: 482 MMT
Stiftsteckertyp: SUB-D
Stromstärke: 80 mA
Teilung / Auflösung: 0,02 / 0,005 MMT
Ursprungsland: CN
Zolltarifnummer: 90318034
